一、项目应用场景概况
本项目落地于浙江宁波汽车零部件制造企业精密压铸生产线，核心生产汽车发动机壳体、变速箱支架、底盘精密压铸件等核心零部件，是汽车智能制造领域刚需核心产线，全程实现自动化熔炼、压铸成型、保压冷却、精密喷涂、瑕疵检测、成品分拣的全流程工业自动化作业。该生产线采用分层式控制架构，上层工艺管控与数据汇总单元采用汇川AM500系列高端运动控制PLC，作为整条产线EtherNet/IP总线主站，负责对接车间MES生产执行系统、设备能耗监测系统、产品溯源系统，统筹全线生产工单下发、工艺配方管理、生产数据统计、设备集中管控，是车间数字化管控的核心中枢。
生产线现场末端执行设备、压铸本体工艺单元，采用三菱FX5U-80MT/ES（FX系列高配PLC）搭建CC-Link IEFB工业总线网络并作为主站设备，集中管控压铸机伺服进给机构、熔炼温控模块、压铸压力传感器、脱模气缸、自动喷涂设备、冷却循环水泵、安全防护IO等现场设备。由于EtherNet/IP与CC-Link IEFB属于两种完全不同的工业总线协议，两套控制系统原生无法互通，长期形成数据孤岛。为解决跨品牌、跨总线设备的数据交互难题，项目引入塔讯TX161-RE-RE-CCIE/EIS智能网关，该设备作为高性能工业网关、协议转换网关、数据采集器，采用双从站工作模式，EtherNet/IP侧作为汇川AM500从站，CC-Link IEFB侧作为三菱FX5U从站，无需改动主站PLC架构，即可实现双向数据透明传输。同时依托网关工业物联网数据采集与边缘处理能力，采集压铸温度、成型压力、伺服行程、设备能耗等核心工艺数据，上传至厂区物联网平台，全面提升压铸生产线智能化、数字化管控水平，适配压铸车间高温、高粉尘、强机械振动的严苛工业工况。
二、原有系统架构与项目痛点
改造前，汇川AM500 EtherNet/IP主控系统与三菱FX5U CC-Link IEFB现场控制系统完全独立运行，两套总线网络物理隔离、数据互不互通，仅依靠人工现场对接完成生产作业，随着企业产能升级、产品精度要求提升，原有控制模式的弊端全面凸显，成为制约产线良品率与生产效率的核心瓶颈，主要存在四大核心痛点。
第一，跨系统数据交互人工化，实时性极差，产品一致性不足。压铸工艺对温度、压力、保压时长参数精度要求极高，不同型号汽车压铸件对应专属工艺配方。改造前，上层MES系统下发的生产配方、工艺参数需由运维人员手动记录，前往三菱FX5U控制柜逐一录入参数，单次换型调试耗时20分钟以上，且人工录入极易出现参数偏差，导致压铸件出现气孔、变形、壁厚不均等瑕疵，批次产品一致性差，良品率长期稳定在93%左右，无法满足主机厂精密零部件供货标准。同时现场设备的异常故障、压力波动、温控偏差等实时状态无法同步上传上层中控，故障发现滞后，极易引发批量次品生产。
第二，异构总线协议无法原生互通，传统改造方案成本高、风险大。EtherNet/IP与CC-Link IEFB总线协议栈完全独立，汇川AM500无原生CC-Link IEFB通讯接口，三菱FX5U不支持EtherNet/IP协议通讯。若采用传统加装专用通讯模块的改造方式，两套PLC专属通讯模块采购成本超3万元，且需要大规模重构两端PLC控制程序，产线需停机3天以上。汽车零部件订单交付周期紧张，长时间停机将造成巨额产能损失，同时程序重构极易引发原有成熟工艺程序故障，改造风险极高，企业无法落地传统改造方案。
第三，工艺数据分散孤立，无统一采集归档体系，数字化溯源缺失。三菱FX5U管控的现场压铸设备产生的海量工艺数据、能耗数据、设备运行数据，仅临时存储在PLC本地寄存器中，无专业数据采集器进行集中采集、缓存与上传。厂区工业物联网平台、MES系统无法获取底层原始生产数据，无法实现工艺参数溯源、生产数据分析、设备状态预判，企业无法通过大数据优化压铸工艺，智能制造升级陷入停滞，同时无法满足汽车行业零部件质量终身溯源的合规要求。
第四，车间工况恶劣，普通转换器稳定性不足，通讯故障频发。压铸车间长期处于高温、高粉尘、强机械振动环境，且压铸机变频器、伺服设备密集，电磁干扰严重。企业前期试用普通串口转换模块，频繁出现数据丢包、通讯闪断、数据错位等问题，日均通讯故障2-3次，每次故障需停机重启设备，单次停机耗时5-10分钟，不仅降低生产稼动率，还会因瞬时参数波动导致压铸产品报废，增加生产成本。原有管控模式彻底割裂了设备层与管理层的数据链路，严重制约企业工业自动化与物联网数字化升级进程。

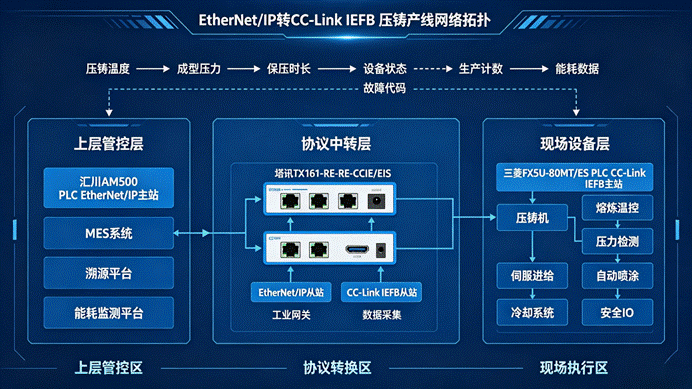

三、设备拓扑结构图
四、整体解决方案
针对本项目汇川AM500 EtherNet/IP主站+三菱FX5U CC-Link IEFB主站的双系统架构，结合现场严苛工况与低成本、零程序重构、不停机改造的核心需求，最终采用塔讯TX161-RE-RE-CCIE/EIS智能网关双从站协议转换解决方案，依托网关专业的协议转换能力，打通异构总线数据壁垒，实现双向数据透明交互，搭配边缘数据采集功能，构建完整的车间数字化管控体系。
（一）项目硬件配置清单
| 设备名称 | 具体型号 | 数量 | 部署位置 |
|---|---|---|---|
| EtherNet/IP主站PLC | 汇川AM500系列PLC | 1台 | 车间中控总控制柜 |
| CC-Link IEFB主站PLC | 三菱FX5U-80MT/ES | 1台 | 压铸生产线就地控制柜 |
| 协议转换智能网关 | 塔讯TX161-RE-RE-CCIE/EIS | 1台 | 就地控制柜DIN导轨安装 |
| 工业以太网交换机 | 8口千兆工业交换机 | 2台 | 中控柜、就地控制柜各1台 |
| 配套辅材 | 24VDC稳压电源、屏蔽工业网线、总线终端电阻 | 若干 | 柜体内部布线 |
（二）组网架构设计
整套系统采用双总线物理隔离、网关中转传输的架构，稳定性极强。汇川AM500 PLC接入中控工业交换机，通过屏蔽网线连接网关EtherNet/IP端口，网关以从站身份被汇川主站识别，完成上层指令下发与数据接收；三菱FX5U PLC搭载CC-Link IEFB总线模块，接入现场工业交换机，对接网关CC-Link IEFB端口，网关作为总线从站被三菱主站轮询读写。两条总线网络相互独立，无网络风暴干扰风险，所有数据交互均通过网关内部协议栈完成解析、转换、封装与转发，无需改动两端PLC原有控制程序，最大化保留原有成熟压铸工艺逻辑。
（三）网关数据映射与功能配置
通过塔讯专用配置软件完成双向数据映射配置，精准适配压铸生产线工艺需求。下行数据通道（汇川AM500→三菱FX5U）分配200字节数据空间，主要传输生产工单、压铸温度阈值、成型压力参数、保压时长、设备启停指令、安全联锁信号；上行数据通道（三菱FX5U→汇川AM500）分配180字节数据空间，上传实时熔炼温度、压铸成型压力、伺服进给行程、设备运行状态、故障代码、生产计数、能耗数据。网关内置高性能数据采集器，支持毫秒级数据采样，具备断线缓存、数据补发功能，网络瞬时波动时可保障工艺数据不丢失，同步将所有采集数据上传至工业物联网平台，实现数据实时监控、存储与分析。同时网关支持链路心跳检测、故障告警功能，适配车间恶劣工况，保障7×24小时不间断稳定运行。
五、项目详细实施过程
本项目充分结合企业生产计划，利用月度设备检修窗口施工，全程仅停机6小时，最大程度减少产能损失，整体实施流程标准化、规范化，分为硬件安装布线、网关参数配置、PLC子程序编写、点对点调试、全线联调五大阶段。

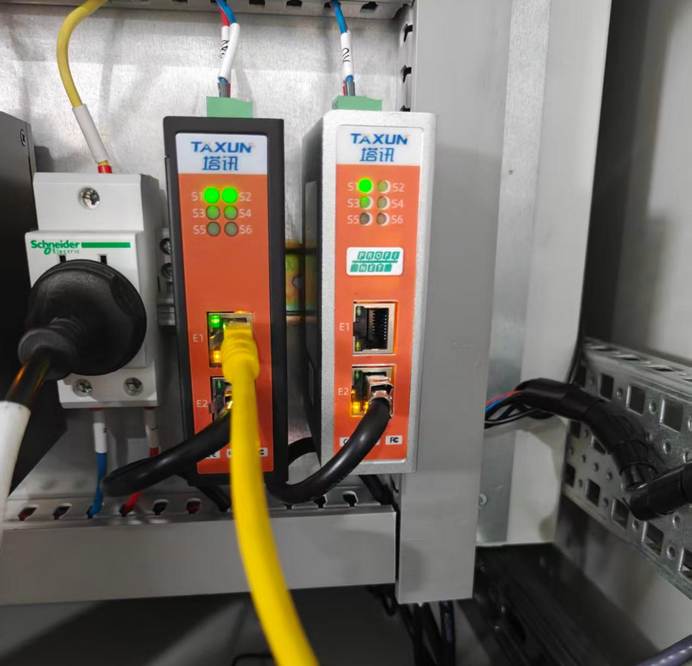

第一阶段：硬件安装与线路敷设。将塔讯TX161-RE-RE-CCIE/EIS智能网关卡装至现场控制柜DIN导轨，接入稳定24VDC供电，完成设备接地处理，规避静电干扰。区分EtherNet/IP与CC-Link IEFB专用屏蔽网线，分别接入对应工业交换机端口，严格执行强弱电分槽布线，通讯线缆远离压铸机大功率动力线缆、加热线缆，杜绝电磁耦合干扰。完成所有线路通断测试、绝缘测试，在总线两端接入匹配终端电阻，保证总线阻抗匹配，避免信号反射失真，保障总线通讯稳定性。
第二阶段：网关参数配置与固化。调试电脑直连网关调试端口，打开塔讯专属配置软件，首先配置EtherNet/IP从站参数，匹配汇川AM500 PLC网段，设置设备IP地址、输入输出字节长度、通讯刷新周期；随后切换至CC-Link IEFB配置界面，匹配三菱FX5U总线参数，设置网关总线站号、占用逻辑站点数，开启心跳检测、断线告警、数据缓存功能。根据预设工艺数据清单，完成双向寄存器一一映射绑定，将配置文件固化至网关闪存，断电不丢失参数，保障设备长期稳定运行。
第三阶段：两端PLC通讯子程序编写。汇川AM500端使用InoProShop软件，在原有主程序基础上新增轻量化EtherNet/IP通讯子程序，采用后台周期扫描模式，读取网关上传的现场工艺数据，同步将生产配方、控制指令写入网关输出寄存器，不干涉原有运动控制、工艺管控主程序。三菱FX5U端使用GX Works3软件，新增CC-Link IEFB从站数据读写子程序，周期性接收网关转发的上层工艺参数，同步上传设备运行状态、工艺数据至网关映射区域，子程序优先级低于设备控制主程序，杜绝影响压铸设备正常运行。
第四阶段：点对点通讯精准调试。分段完成双向通讯测试，下行测试：中控端下发不同型号压铸件工艺配方，实时观测三菱FX5U寄存器参数同步更新，参数传输精准无偏差；上行测试：人为模拟设备过载、温控异常、压力超标等故障，现场故障代码可实时上传至汇川中控系统，上位界面即时弹窗告警。持续2小时高频数据收发测试，实测通讯延时稳定在10ms以内，无丢包、错码、数据漂移问题，通讯稳定性达标。
第五阶段：全线满载联调与拷机测试。恢复生产线正常生产节拍，开启满负荷量产模式，连续72小时不间断拷机测试，实时监测网关运行状态、总线通讯报文、物联网平台数据完整性。根据生产工况微调网关数据刷新周期，优化数据传输效率，排查通讯干扰隐患，最终所有设备联动、数据交互、工艺采集功能全部达标，正式投入常态化运行。
六、实施前后效果量化对比
| 对比维度 | 改造前状态 | 改造后状态 | 量化收益 |
|---|---|---|---|
| 工艺换型效率 | 人工手动录入，单次换型20min+ | 系统一键下发，换型耗时≤2min | 换型效率提升90%，每日增加有效生产工时1h+ |
| 通讯故障频次 | 日均2-3次通讯闪断、数据异常 | 全年零通讯故障，链路稳定100% | 每月减少故障停机损失8万+ |
| 产品良品率 | 93% | 98.2% | 每月减少次品报废成本3.5万元 |
| 数据管控能力 | 无统一采集，数据缺失、无法溯源 | 数据采集器全自动归档，云端永久存储 | 满足汽车行业质量溯源合规要求 |
| 改造成本与停机时长 | 模块成本3万+，停机72h | 网关低成本投入，仅停机6h | 综合改造成本降低85%以上 |
| 设备运维模式 | 被动抢修，故障响应滞后 | 物联网平台实时监控，预防性维护 | 设备非计划停机频次下降70% |
七、项目总结
本汽车零部件压铸生产线改造项目，依托塔讯TX161-RE-RE-CCIE/EIS工业网关、智能网关独特的双从站协议转换架构，低成本、高效率解决了汇川EtherNet/IP与三菱CC-Link IEFB两大主流总线协议的异构互通难题。项目全程无需重构原有PLC控制程序，无需更换现场设备，仅通过轻量化网关部署即可实现跨品牌、跨总线PLC的双向数据交互，完美适配压铸车间高温、粉尘、振动、强干扰的恶劣工业场景。
网关集成的数据采集器功能，补齐了生产线底层工艺数据采集、存储、分析的短板，完善了车间工业自动化控制体系与工业物联网数字化管控体系，实现了生产工艺可视化、设备运维智能化、产品质量可溯源。相较于传统改造方案，本方案具备部署快、成本低、稳定性高、兼容性强、无改造风险等核心优势，全面提升产线生产效率与产品品质，投资回收期不足4个月。本案例可广泛复制应用于汽车铸造、精密加工、冲压等上下游工序，为汽车制造行业异构总线设备的数字化升级提供了标准化、可落地的解决方案。
