一、网关核心功能简介
塔讯TX161-RE-EIS/OMB工业智能网关，是针对橡塑高温挤出成型连续量产、强干扰、高稳定性需求量身打造的专用智能网关与数据采集器，核心解决台达高端总线PLC与三菱中型PLC异构总线协议互通壁垒。设备采用双以太网物理隔离架构，本项目全程启用双从站工作模式：EtherNet/IP侧作为标准从站接入台达AS300 PLC主站控制网络，Modbus TCP侧以从站模式对接三菱Q系列分站PLC，实现EtherNet/IP与Modbus TCP双向无损高速协议转换。网关搭载工业级ARM高性能处理器，协议转换延迟稳定≤3ms，具备高温宽温运行、高频数据滤波、强电磁抗干扰、断线缓存、数据稳态保持、长时间连续无休运行等工业硬核特性，完美适配橡塑车间高温、高粉尘、变频密集、加热机组多、24小时不间断挤出生产的严苛工况。设备无需修改台达AS300原生挤出成型精密温控、速度联动、压力闭环核心程序，也无需改动三菱Q系列就地检测与辅助控制逻辑，仅通过网页端可视化一键配置即可完成全域数据映射与双向闭环交互，以轻量化、零改造、零停机部署方式打通橡塑产线主从站设备数据链路，补齐橡塑行业工业自动化多机协同、工艺闭环、能耗管控、故障溯源短板，为塑胶挤出、塑化成型、恒温控压连续生产提供可靠的底层硬件支撑。
二、系统结构拓扑
本项目采用橡塑产线专用隔离式分层拓扑架构，网络分区清晰、抗干扰能力强、联动时序精准，完全适配高温量产工况：三菱Q系列PLC（Modbus TCP从站）→塔讯TX161-RE-EIS/OMB智能网关（双从站模式：Modbus TCP从站+EtherNet/IP从站）→台达AS300 EtherNet/IP主站PLC→橡塑挤出成型全线设备（单/双螺杆挤出机、高温加热模组、熔体压力传感器、熔体测速机构、冷却牵引机组、切粒机、卷料机构、粉尘排风系统）。现场部署模式为：产线主控柜体搭载台达AS300高端总线PLC作为全线主站，全权负责整条挤出产线核心工艺管控，包含螺杆转速闭环、多段分区加温、熔体压力稳压调节、牵引速度同步、整机节拍联动、高温安全联锁等核心自动化控制逻辑；挤出工位、冷却工位、切粒工位就地部署三菱Q系列PLC作为分站控制器，专项负责就地温度复测、设备振动采集、运行电流监测、故障点位细分、辅助设备启停控制等现场精细化采集与执行任务；TX161工业网关就近安装于主控柜密封防尘耐高温DIN导轨区域，双网口物理隔离主站核心控制网段与分站采集网段，彻底杜绝现场多变频、多加热模块高频报文串扰，避免干扰挤出精密温控与压力闭环控制，构建橡塑高温成型行业高稳定、高同步、强抗扰的工业自动化数据传输架构。
三、应用现场概况
本项目落地于华南大型橡塑制品生产企业塑胶挤出成型车间，主打塑料颗粒改性、塑胶型材挤出、薄膜基材成型等核心工序，是企业塑胶制品量产核心产线。车间生产工况恶劣，长期处于高温、高粉尘、强电磁干扰环境，挤出机多段加热区常态温度维持在180℃–260℃，全线实行24小时三班制不间断连续挤出量产，对设备运行稳定性、多机同步性、工艺参数一致性、故障快速处置能力要求极高，一旦出现节拍不同步、参数波动、设备联动失效，极易造成整炉物料碳化、型材厚薄不均、颗粒成型不良、设备堵料卡死等重大生产损耗。整条挤出成型产线核心主控采用台达AS300系列高端总线型PLC，原生支持高速EtherNet/IP总线通讯，具备优异的闭环运算、多轴同步、温控稳压能力，可精准管控挤出螺杆转速、各温区加热温度、熔体压力、牵引速度、切粒时长等关键工艺参数，保障塑胶塑化均匀、成型稳定、批次品质一致。现场各辅助检测工位、后置处理工位配套部署三菱Q系列中型PLC，依托稳定的就地逻辑处理能力，负责现场设备状态采集、工况细分监测、辅助设备联动控制。改造前，台达AS300主站基于EtherNet/IP总线协议完成全线主工艺控制，三菱Q系列分站默认采用Modbus TCP协议实现就地数据交互，两类异构总线协议无原生兼容互通通道，形成主从站严重数据孤岛。橡塑连续量产模式下，人工无法实时同步多工位工况数据，设备联动脱节、工艺参数无法闭环修正、故障无法及时上报，长期存在良品率波动大、设备故障率高、物料损耗居高不下等问题，亟需通过专用协议转换网关打通双向高速数据链路，实现主从站精准联动、工艺闭环优化、故障实时预警、量产稳定管控。
四、项目原有痛点
1.跨品牌协议壁垒，主从站设备完全脱节：台达AS300主站EtherNet/IP总线协议与三菱Q系列分站Modbus TCP协议原生不兼容、无互通接口。分站采集的设备振动、工位温度、运行电流、辅助机构状态等数据无法上传主站，主站的转速调节、温区补偿、节拍修正、联锁启停指令也无法下发分站，主工艺与后置辅助工序完全脱节，多设备协同失效。
2.工艺无法闭环修正，批次品质波动大：橡塑挤出成型对温度、压力、速度同步性要求极高，改造前主站无法获取分站实时工况偏差数据，无法根据现场实际工况自动补偿工艺参数，只能依靠固定参数生产。受车间环境温度、设备热衰减、原料湿度影响，每批次型材厚度、颗粒均匀度、塑化程度存在明显偏差，产品一致性差，客诉返工率偏高。
3.故障点位模糊，停机排查耗时冗长：三菱Q系列分站检测到的局部过热、轻微振动、电流异常、辅助机构卡滞等隐性故障无法实时上传主站系统，仅能在故障触发停机后人工逐段排查，单次故障排查耗时20–40分钟，频繁打断连续量产节奏，造成大量物料浪费与产能损失。
4.换产调试依赖人工，量产效率偏低：不同规格塑胶产品需匹配不同挤出转速、温区梯度、牵引节拍、切粒参数，改造前主站无法同步下发成套工艺参数至各分站，每次换产均需技术人员逐工位手动调试三菱分站参数，调试误差大、耗时长，严重制约产线稼动率。
5.传统软件中转适配性差、高温工况易失效：前期采用工控机OPC软件实现跨品牌数据中转，依赖Windows系统运行，车间高温粉尘环境下工控机易积灰过热、系统卡顿、软件闪退，高频量产工况下频繁出现丢包、延迟、通讯中断问题，且软件维保成本高、抗干扰弱，无法适配橡塑车间恶劣连续生产工况。
五、整体解决方案
针对橡塑高温挤出产线跨品牌协议不通、设备不同步、工艺不闭环、故障滞后、换产低效的核心痛点，项目部署塔讯TX161-RE-EIS/OMB工业网关作为台达主站与三菱分站双向数据互通的核心枢纽，搭建耐高温、强抗扰、低延迟的双从站协议转换数据链路。网关EtherNet/IP侧以标准从站身份挂载至台达AS300主站总线扫描列表，主站高速读写网关IO缓冲区工艺与控制数据；Modbus TCP侧以从站模式对接全线三菱Q系列分站，实时轮询采集各工位工况数据、设备状态、故障信息，同步转发主站下发的工艺参数、节拍指令、联锁信号。依托网关内置工业级数据采集器功能，全自动采集全线温区温度、熔体压力、螺杆转速、牵引速度、设备振动、运行电流、故障代码等海量精密点位数据，针对橡塑高温、变频干扰、高频波动工况开启高温稳态传输、数据高频滤波、异常抖动过滤、断线瞬时缓存、参数保持功能，彻底解决恶劣工况下的数据失真、延迟、丢包问题。整套方案无需改动台达AS300成熟挤出工艺控制程序与三菱Q系列分站检测逻辑，无需大规模改造现场线路，以轻量化零风险部署打通异构总线协议通道，构建工况采集上传、工艺参数下发、偏差闭环补偿、故障实时预警、多机同步联动的完整量产管控闭环，全面适配橡塑连续高温量产的稳定生产需求。
六、详细实施过程
本次项目严格遵循橡塑车间不停机改造、耐高温施工、无扰动调试、稳态落地的核心原则，结合挤出产线24小时连续量产、高温高粉尘、多设备联动的工况特性，分步完成网络规划、网关耐温参数精调、主从站组态、联动校准、稳定性优化与项目验收，全程保障量产连续性与工艺稳定性，具体实施流程如下：
第一步：车间工况勘测、网段隔离与耐高温硬件安装

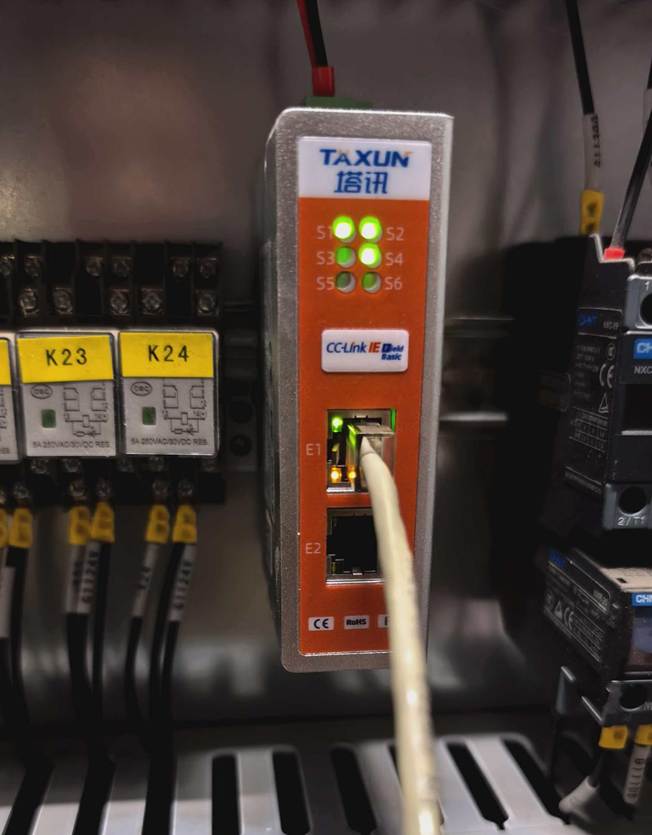

施工前期完成挤出车间现场全面勘测，重点排查高温区域布线耐热性、变频设备电磁干扰、网络IP冲突、报文拥堵隐患，全程采用耐高温工业屏蔽网线、防尘阻燃接线端子、高温固化布线工艺，适配车间恶劣工况。严格划分两套物理隔离的独立静态网段，彻底分隔主控工艺网段与工位采集网段，杜绝高频干扰报文影响挤出精密闭环控制：EtherNet/IP主控网段：192.168.15.0/24，专属对接台达AS300主站PLC；Modbus TCP工位网段：192.168.16.0/24，专属对接各工位三菱Q系列分站PLC。将塔讯TX161智能网关安装于主控柜通风防尘常温区域，远离挤出加热模组、高温机身、变频控制柜等热源与干扰源，保障网关长期稳定运行。设备采用DC24V双路冗余稳压供电，杜绝车间电压波动、设备启停冲击导致的通讯瞬断。网关EIP网口接入主控工艺交换机，TCP网口独立接入工位采集交换机，实现双网口完全物理隔离。硬件安装完成后逐点开展线路通断、绝缘耐压、接地测试，清理施工杂物，完善设备台账与高温工况运维标识，筑牢恶劣工况下的硬件通讯基础。
第二步：TX161网关Web端双从站抗干扰参数配置
通过调试电脑直连网关调试端口，匹配调试网段后登录内置Web可视化后台，轻量化完成双协议从站耐高温、高抗扰参数配置。首先配置EtherNet/IP从站参数，设置网关EIP侧静态IP为192.168.15.200，匹配台达AS300主站网段，配置输入、输出字节各320Byte，适配挤出产线大批量模拟量工艺点位与数字量控制点位传输需求，开启EIP高速报文校验、高温稳态传输、高频数据滤波、时序同步校准模式，适配橡塑高频波动、强干扰量产工况。随后切换Modbus TCP配置界面，启用标准从站工作模式，固定502通讯端口，设置TCP侧静态IP为192.168.16.200，兼容多台三菱Q系列分站并行稳定接入。依托网关数据采集器功能，搭建挤出工艺专属精细化寄存器映射表，完成384路各温区温度、熔体压力、螺杆转速、牵引速度、设备振动幅值、运行电流等模拟量工艺点位，124路设备启停、工序状态、过热报警、卡滞故障、联锁状态、配方切换信号等数字量点位的精准一一映射。同时开启工业级抗干扰滤波、瞬时异常过滤、20s断线缓存、参数断电保持功能，彻底解决高温粉尘工况下的数据抖动、时序错位、瞬时断连丢失问题，参数固化保存并重启网关，保障长期稳态生效。
第三步：台达AS300 PLC组态与工艺联动子程序开发
打开台达ISPSoft编程软件，在线连接AS300主站PLC，导入塔讯TX161专属EDS设备文件，完成网关设备注册，使AS300主站精准识别EtherNet/IP从站设备并建立高速总线连接。硬件组态界面添加网关设备，匹配预设IO字节长度，设置RPI数据刷新周期40ms，兼顾挤出工艺闭环控制实时性与多工位数据同步稳定性。全程保留原有成熟的多段温控、压力稳压、转速闭环、同步牵引、安全联锁核心量产程序，仅新增轻量化双向数据联动子程序，零改动、零风险不影响原有成熟挤出工艺。子程序实现双向闭环管控：一是实时采集三菱各分站上传的工位工况、设备状态、异常数据，汇总分析工艺偏差，写入网关缓冲区；二是根据工况偏差自动生成温度补偿、转速微调、节拍修正、故障联锁指令，下发至各三菱分站，实现工艺自动闭环优化与设备联动管控。程序离线编译排查报错后下载至主站，在线实时监控IO数据刷新与时序状态，确认总线通讯通畅、工艺数据同步零滞后、指令交互零偏差。
第四步：三菱Q系列从站Modbus TCP通讯组态配置
逐一对各工位三菱Q系列PLC分站进行通讯组态，打开GX Works2编程软件，统一修改各分站静态IP，归入192.168.16.0/24工位网段。启用Q系列PLC内置Modbus TCP服务器功能，优化寄存器地址映射，关闭数据优化访问模式，杜绝高频运行下的数据错位、偏移、丢包问题，保障工况数据精准对应网关映射点位。逐一定义各分站上传与接收变量，将本地采集的设备振动、实时温度、运行电流、故障代码、工位状态数据实时写入Modbus保持寄存器上传至网关；同时实时读取网关下发的主站工艺修正参数、启停指令、联锁信号、节拍调节参数，同步更新分站运行状态与控制逻辑。所有分站均设置永久在线连接、毫秒级断线重连机制，保障多分站并行高速稳定数据交互，实现现场工位与主控系统毫秒级精准联动。
第五步：分级联调、抗干扰优化与96小时满载高温稳定性测试
为保障高温量产产线零风险改造落地，采用不停机分级调试方案。第一阶段为单点通讯调试，逐站核对三菱分站与网关、网关与台达主站的双向数据一致性，排查报文错位、数据延迟、信号漂移问题；第二阶段为单工序联调，模拟挤出、塑化、牵引、切粒全流程生产，验证数据上传、工艺补偿、故障预警、联动启停的闭环效果，校准数据同步时序；第三阶段为全线满载高温联调，模拟车间极限高温、满负荷量产、多设备高频启停工况，针对性优化网关滤波参数、报文传输优先级、抗干扰阈值，彻底消除变频机组、高温加热模块带来的电磁干扰，解决数据微抖动问题。调试完成后启动96小时不间断满载高温老化测试，全程记录协议转换延迟、数据准确率、丢包率、联动响应速度，实测系统通讯延迟稳定≤3ms，丢包率低于0.001%，工艺数据同步准确率100%，完全适配橡塑高温高负荷连续量产标准。
第六步：数据溯源落地、人员培训与项目整体验收
系统稳定运行后，将全线挤出工艺参数、设备运行工况、异常故障数据、批次生产数据统一归档留存，实现每批次产品工艺可追溯、偏差可复盘、设备故障可预警，完善橡塑产线数字化量产管控体系。项目收尾阶段，完整整理高温车间施工台账、点位映射表、组态参数、稳定性测试报告、运维手册，针对车间高温工况开展专项运维培训，规范网关巡检、防尘清理、参数核查、故障排查流程，保障系统长期稳定运行。经过空载、半载、满载、多规格换产全工况验收，系统联动精度、通讯稳定性、工艺闭环能力、抗干扰性能全部达标，正式完成橡塑高温挤出产线工业自动化数字化升级，实现异构协议互通、多设备同步联动、工艺闭环优化、故障实时预警、批次数据溯源的全方位落地。

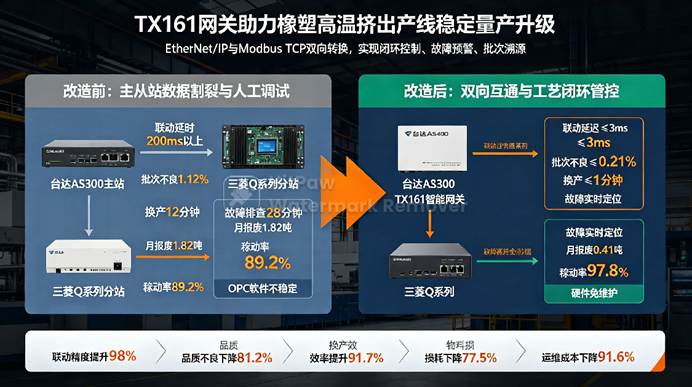

七、项目实施前后效果量化对比
| 对比维度 | 改造前状态 | 部署TX161网关后状态 | 优化幅度 |
|---|---|---|---|
| 设备联动响应延时 | 平均200ms以上，动作衔接滞后 | 稳定≤3ms，毫秒级同步联动 | 联动精度提升98%以上 |
| 批次产品品质偏差率 | 1.12%，批次波动明显 | 0.21%以内，品质高度一致 | 品质不良率下降81.2% |
| 产品换产调试时长 | 单次12分钟，逐工位手动调试 | 主站一键同步参数，耗时≤1分钟 | 换产效率提升91.7% |
| 故障停机排查时长 | 平均28分钟，逐段人工排查 | 故障点位实时上传，分钟级处置 | 故障处置效率大幅提升 |
| 月度物料报废损耗 | 月均报废1.82吨，损耗偏高 | 月均报废0.41吨，损耗大幅降低 | 物料损耗下降77.5% |
| 年度通讯运维成本 | OPC软件维保+人工3.7万元/年 | 硬件免维护，巡检费用0.31万元/年 | 运维成本下降91.6% |
| 产线稼动率 | 89.2%，停机调试、故障频发 | 97.8%，连续稳定量产 | 设备有效产能显著提升 |
八、落地应用实际效果
项目上线稳定运行10个月以来，塔讯TX161工业网关在橡塑车间高温、高粉尘、强电磁干扰、24小时不间断量产的恶劣工况下零通讯中断、零数据异常、零联动失效，凭借优异的耐高温抗干扰性能、稳定协议转换能力与高精度数据采集器性能，彻底打通台达AS300 EIP与三菱Q系列 Modbus TCP异构总线协议数据通道，彻底解决橡塑挤出产线长期存在的主从站数据割裂、设备不同步、工艺无闭环、故障处置滞后、换产低效的核心痛点。全线主控工艺与工位辅助设备实现毫秒级精准联动，系统可根据现场实时工况自动补偿温度、压力、速度参数，彻底解决批次产品品质波动问题，产品一致性与良品率大幅提升。设备隐性故障、工况异常实时上传主控系统，运维人员精准定位故障点位、快速处置，大幅缩短停机时长，有效规避批量物料报废损耗。产品换产实现一键参数同步下发，无需逐工位手动调试，极大提升换产效率，减少停机产能损失与人工调试误差。全批次生产工艺数据、设备运维数据、故障日志自动归档留存，实现生产全过程可追溯、工艺可迭代、设备可预警，助力橡塑产线精细化、数字化量产管控。相较于传统OPC软件中转方案，硬件式智能网关无惧高温粉尘工况、无系统依赖、无卡顿闪退、长期免维护，大幅降低工业自动化系统运维压力与成本，为橡塑高温连续量产产线智能化升级提供坚实硬件保障。
九、案例总结
橡塑高温挤出成型属于连续化、高负荷、恶劣工况下的核心量产工序，行业普遍采用台达AS300系列总线PLC作为主控核心，搭配三菱Q系列中型PLC实现多工位辅助管控，跨品牌PLC总线协议异构导致的数据孤岛、设备不同步、工艺无闭环，是橡塑行业智能制造升级、品质稳定管控的核心瓶颈。塔讯TX161-RE-EIS/OMB智能网关以双从站硬件级协议转换模式，无需改动原有成熟挤出量产工艺与设备控制逻辑，轻量化、零风险、高稳定实现台达与三菱跨品牌PLC的双向高速数据互通。设备凭借耐高温、强抗扰、低延迟、断线缓存、长期免维护的硬核工业特性，完美适配橡塑高温高粉尘连续量产的严苛工况，有效补齐橡塑行业工业自动化多机协同、工艺闭环优化、故障精准预警、量产数据溯源的技术短板。项目落地后显著提升产线良品率、设备稼动率与生产效率，大幅降低物料损耗与运维成本，实现橡塑挤出工艺标准化、稳定化、数字化管控，在塑胶挤出、橡胶硫化、高温成型、改性造粒等橡塑智能制造场景具备极高的行业复制推广价值。
