摘要
声发射（AE）是一种重要的无损检测与结构健康监测技术，可通过捕捉材料内部裂纹扩展、变形、摩擦、泄漏等过程产生的瞬态弹性波，实现对设备和结构状态的检测与评价。本文从声发射检测原理出发，介绍声发射传感器、声发射采集设备、全波形采集、多通道数据处理及AI智能分析技术，并结合储罐、压力容器、管道、桥梁等应用场景，分析声发射检测技术的发展方向。
声发射检测技术解析：原理、设备、全波形采集与智能分析
在压力容器、储罐、管道、桥梁、风电叶片等大型结构的长期运行过程中，材料内部可能出现裂纹萌生、裂纹扩展、局部变形、摩擦以及泄漏等异常活动。这些变化在宏观损伤形成之前，往往会产生可以传播到结构表面的瞬态弹性波。
声发射（Acoustic Emission，AE）检测技术，就是通过声发射传感器捕捉这些弹性波信号，并利用采集、处理和分析系统判断结构内部是否存在异常活动。
与传统无损检测方法相比，声发射检测更加关注结构在受载或运行过程中的“动态变化”，因此可用于设备状态监测、缺陷定位、损伤评价以及长期在线监测。
一、什么是声发射检测？
声发射是材料或结构内部快速释放能量，并以弹性波形式向外传播的一种物理现象。
例如，当金属材料内部产生裂纹并发生扩展时，裂纹尖端会释放能量，这部分能量以弹性波的形式传播。当声发射传感器安装在结构表面后，就可以将这些微弱的机械波转换为电信号。
一个完整的声发射检测过程通常包括：
声发射源 → 弹性波传播 → 传感器接收 → 前置放大 → 数据采集 → 信号处理 → 特征提取 → 定位与分析 → 损伤评价
因此，声发射检测并不是简单地“听声音”，而是利用高速电子采集和数字信号处理技术，对结构内部产生的瞬态弹性波进行定量分析。
二、声发射检测系统主要由哪些设备组成？
一个完整的声发射检测系统通常由以下几个部分组成。
1. 声发射传感器
声发射传感器
声发射传感器负责接收结构表面的弹性波信号，是整个检测系统的前端。
不同应用场景对传感器的频率范围、灵敏度、工作温度以及安装方式具有不同要求。例如，在压力容器、储罐和管道检测中，需要根据被检结构、材料特性以及环境噪声选择合适的传感器。
2. 前置放大器
PAS前置放大器
声发射信号通常比较微弱，需要经过前置放大器进行信号放大，同时尽可能降低噪声对有效信号的影响。
因此，前端模拟电路的噪声水平、动态范围以及信号完整性，会直接影响后续采集和分析效果。
3. 声发射数据采集设备
国产SAEU3H声发射检测仪 RAEM1-6声发射监测检测系统

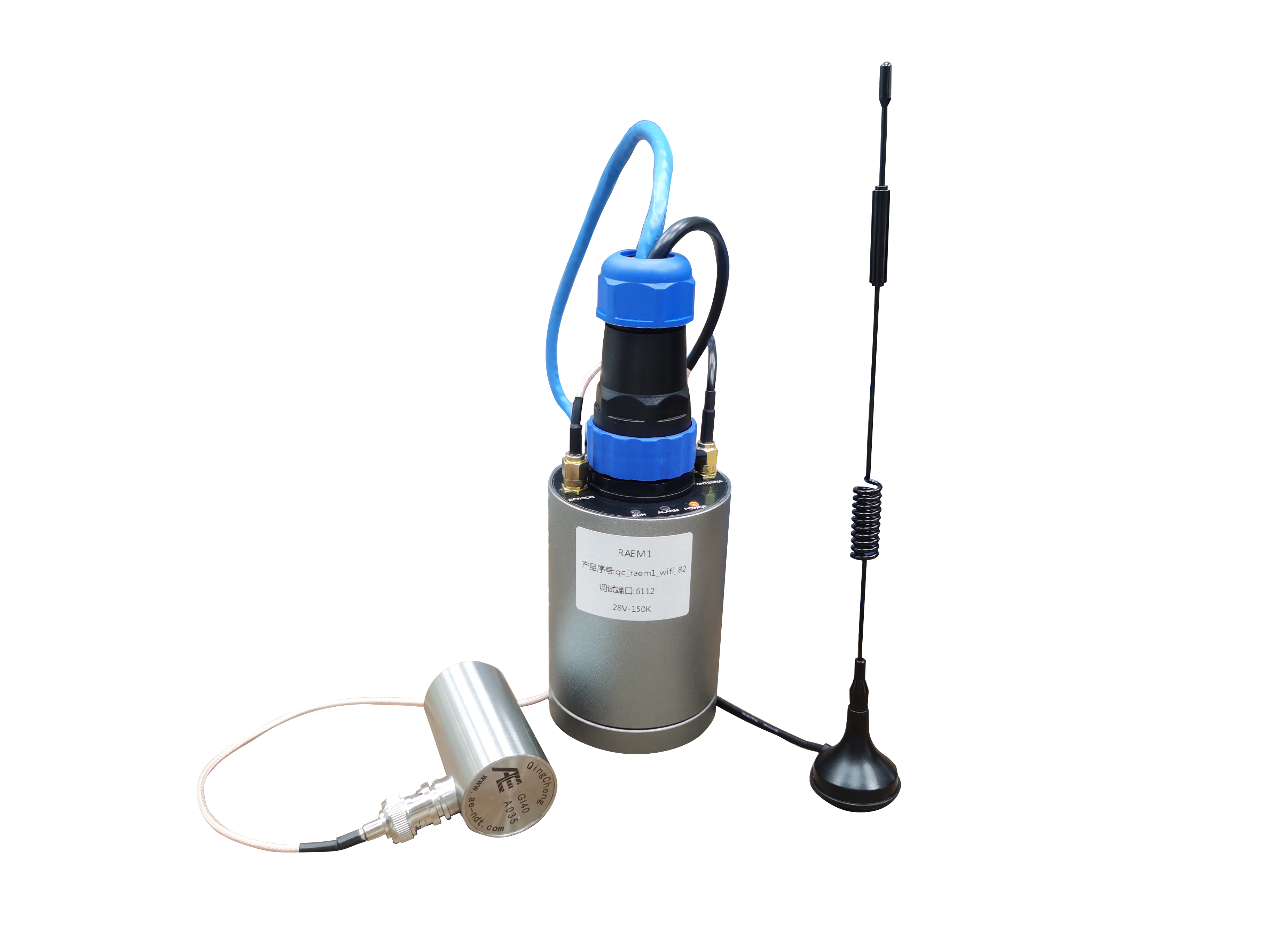

RAEM1声发射监测检测系统
RAEM2声发射监测系统
声发射采集设备负责将传感器输出的模拟信号转换成数字信号，并完成多通道同步采集、数据缓存、触发判断以及数据传输。
随着声发射检测从传统特征参数分析向精细波形分析发展，采样率、ADC分辨率、多通道同步能力以及连续数据处理能力越来越受到重视。
4. 声发射分析软件

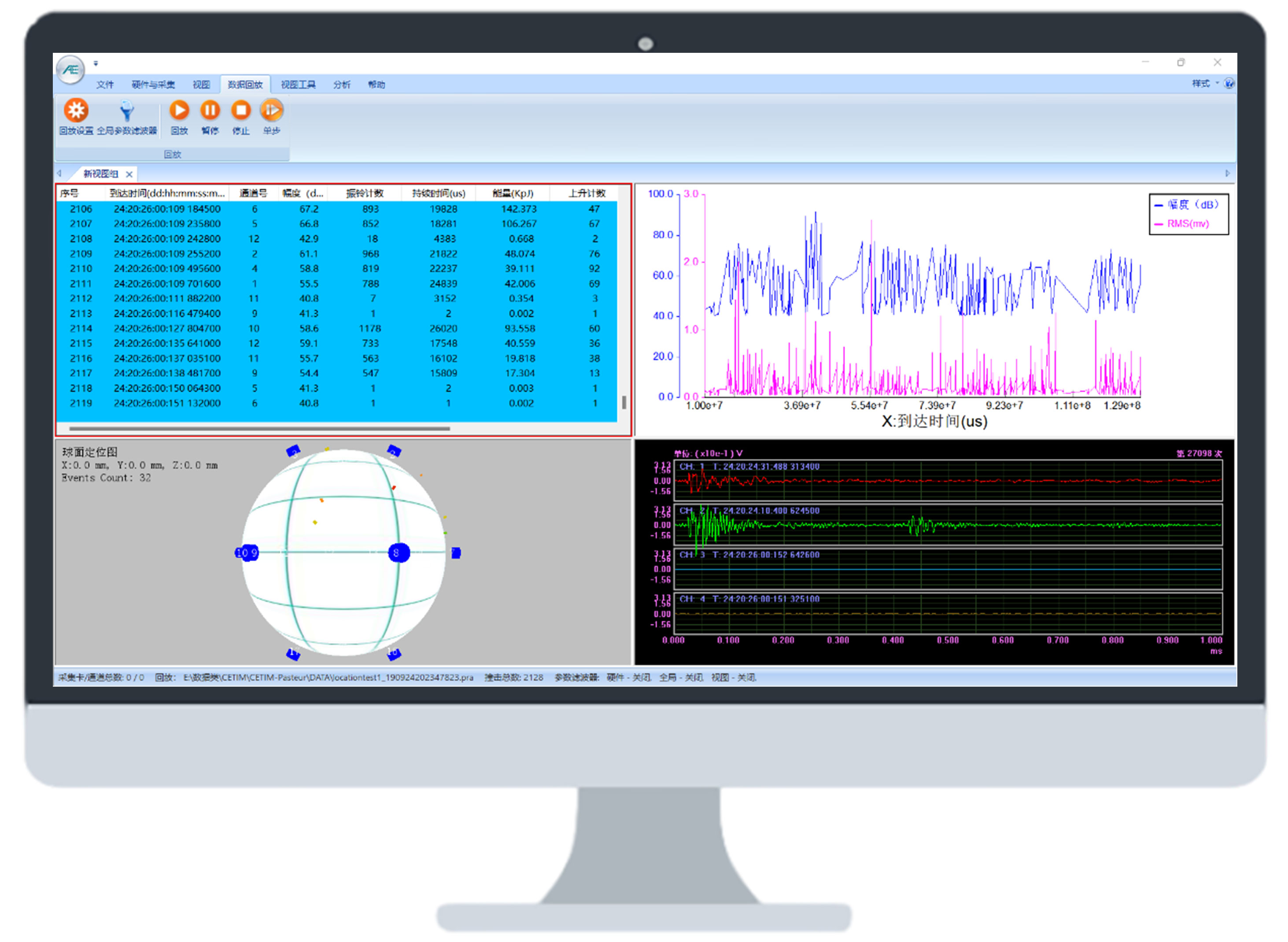

SWAE声发射分析软件

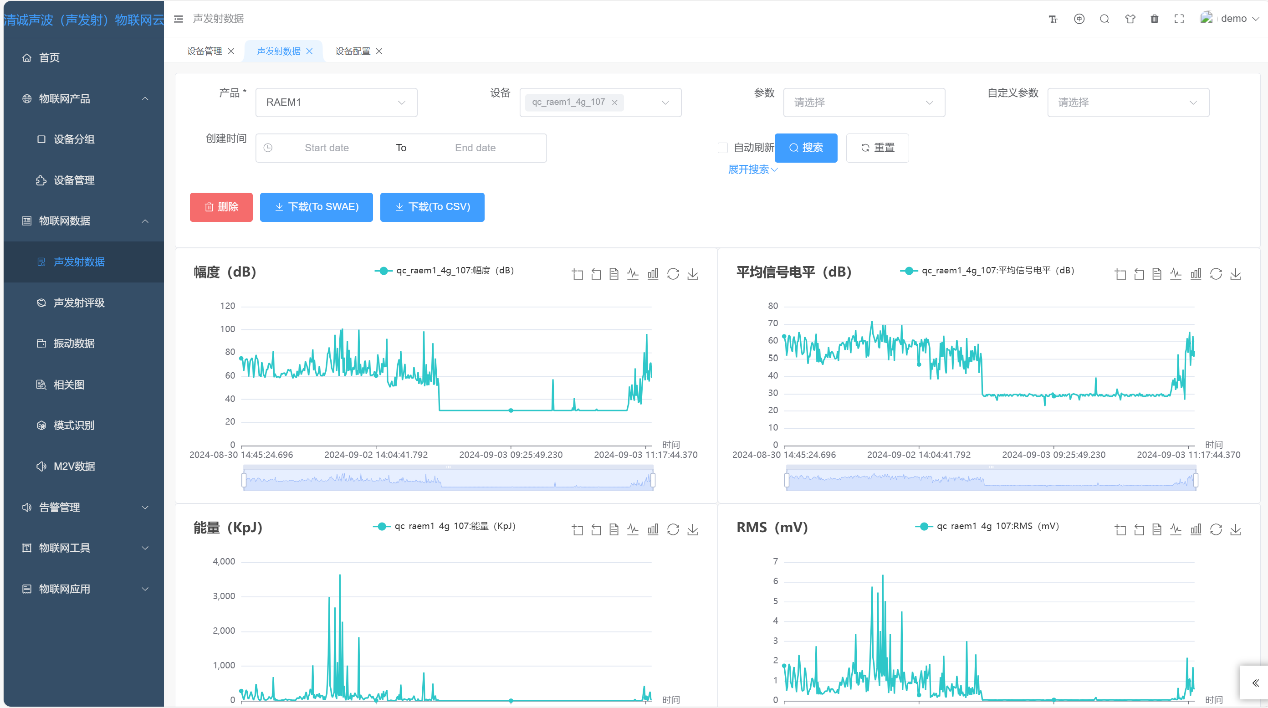

清诚云平台
采集到的数据需要通过专业软件进行处理和分析。
传统声发射分析通常关注幅度、计数、能量、持续时间、上升时间等特征参数，同时结合到达时间差进行声源定位。
而在全波形采集条件下，还可以进一步分析声发射信号的完整波形、频谱以及时频特征，为后续的智能识别和损伤分析提供更多数据基础。
三、为什么全波形采集越来越受到关注？
传统声发射检测系统通常通过硬件触发，从原始信号中提取部分特征参数。
这种方式能够有效降低数据量，但同时也意味着大量原始波形信息不会被完整保存。
全波形采集则更加关注“原始信号本身”。
通过高速、高精度数据采集，可以完整记录声发射事件发生前后的波形变化，为后续分析保留更加丰富的原始数据。
全波形采集具有几个明显特点：
保留更加完整的声发射信号细节；
便于开展频域、时域和时频域分析；
可以根据不同应用重新提取特征；
有利于建立声发射信号样本数据库；
为机器学习和AI智能识别提供原始数据基础。
因此，全波形采集正在成为声发射检测系统技术发展的重要方向之一。
四、多通道、高速采集对声发射设备提出了哪些要求？
在储罐、桥梁、压力容器等大型结构检测中，通常需要在多个位置布置声发射传感器。
通道数量增加以后，系统需要同时处理更多声发射数据。
例如，一个多通道声发射系统需要同时完成：
多传感器信号输入 → 高速ADC转换 → FPGA/数字逻辑处理 → 数据缓存 → 主机传输 → 软件分析
如果进一步进行全波形连续采集，数据吞吐量会明显增加，因此系统不仅需要提高采样率，还需要解决数据缓存、传输、存储以及软件处理等问题。
目前国产声发射设备也正在从传统的少通道特征参数采集，向高采样率、高精度、多通道、全波形采集方向发展。
五、声发射检测如何与AI智能分析结合？
传统声发射数据分析通常依靠人工设置阈值、特征参数以及经验规则判断异常信号。
随着声发射数据量不断增加，单纯依靠人工分析越来越难以满足复杂应用场景的需求。
AI技术可以从大量声发射波形中学习不同类型信号的特征，实现自动识别和分类。
典型流程可以表示为：
声发射信号采集 → 全波形数据 → 数据预处理 → 特征学习 → AI模型识别 → 异常信号分类 → 辅助诊断
例如，可以针对不同应用场景建立声发射波形数据集，对裂纹活动、摩擦、泄漏以及环境噪声等不同类型信号进行训练，从而提高复杂噪声环境下的信号识别能力。
对于在线监测系统而言，还可以将AI分析部署到边缘设备，使部分数据在现场完成处理和识别，只将关键结果和异常事件上传到服务器或云平台。
六、声发射检测可以应用在哪些领域？
声发射检测具有被动监测和动态感知的特点，因此在大型结构和设备状态监测中具有较广泛的应用空间。
储罐
可用于储罐底板腐蚀相关损伤、局部缺陷以及异常活动监测，并可以通过多传感器阵列对声源进行定位。
压力容器
在压力加载过程中，材料内部的裂纹扩展、塑性变形等活动可能产生声发射信号，可通过声发射检测对结构状态进行评价。
管道
声发射技术可以用于管道异常活动和泄漏相关信号监测，结合多通道定位技术可以进一步判断异常位置。
桥梁
在桥梁结构健康监测中，可针对裂纹扩展、钢结构损伤、连接部位异常以及钢绞线、断丝等问题开展声发射监测。
风电及复合材料
复合材料在疲劳、分层、裂纹扩展等损伤过程中可能产生声发射信号，因此可以将声发射作为结构健康监测的一种手段。
七、国产声发射设备正在向哪些方向发展？
近年来，国产声发射检测设备在采集硬件、数字信号处理、软件分析以及智能化方面不断发展。
从技术路线来看，未来声发射设备可能进一步向以下几个方向发展：
第一，高速高精度采集。
更高采样率和更高ADC分辨率能够为复杂声发射信号分析提供更加完整的数据基础。
第二，多通道全波形采集。
大型结构检测需要更多传感器同时工作，多通道全波形采集能够满足复杂结构和长期监测的数据需求。
第三，边缘计算。
通过在采集端或边缘设备进行数据预处理和智能识别，可以减少大量原始数据传输带来的压力。
第四，AI智能分析。
利用机器学习、深度学习等方法对声发射波形进行自动分类和识别，有望降低人工分析工作量。
第五，在线监测与云平台融合。
声发射采集设备、边缘计算、无线通信和云平台结合后，可以实现从现场信号采集到远程状态监测的完整技术链路。
八、清诚声发射的技术实践
作为国产声发射检测设备研发企业，清诚声发射长期围绕声发射信号采集、处理、分析及在线监测开展技术研发。
在采集技术方面，相关系统支持16位高精度数据采集以及2Msps～10Msps范围内的多种采样率配置，并针对多通道全波形采集进行了持续优化。
在相应测试条件下，系统可实现：
10Msps、16位，60通道以内全波形采集；（国产SAEU3H声发射检测仪）
5Msps、16位，96通道以内全波形采集；（国产SAEU3H声发射检测仪）
2Msps、16位，72通道以内全波形采集。（国产RAEM1-6声发射监测检测系统）
在产品方面，清诚声发射形成了包括SAEU3H声发射检测仪、RAEM系列声发射在线监测系统以及声发射AI智能分析相关软硬件在内的产品体系，可面向实验室研究、现场检测和长期在线监测等不同应用场景。
通过高速数据采集、全波形分析、智能识别以及在线监测等技术的结合，声发射检测正在从传统的“事件检测和参数分析”，逐步向完整波形获取、智能识别和设备状态感知方向发展。
九、总结
声发射检测是一种能够感知材料和结构内部动态变化的无损检测技术。
从最初的声发射事件计数和特征参数分析，到如今的高速采集、多通道全波形记录、数字信号处理以及AI智能分析，声发射检测系统正在不断向数字化、智能化和在线化发展。
对于储罐、压力容器、管道、桥梁以及复合材料等大型结构而言，如何更加完整地获取声发射信号，并从大量数据中识别真正有价值的异常信息，将成为未来声发射检测技术进一步发展的重要方向。
全波形采集解决“信号采得更完整”的问题，AI智能分析则进一步解决“数据如何高效分析”的问题。二者结合，有望推动声发射检测从传统无损检测进一步走向智能化结构健康监测。
